Beschrijving
Caractéristiques techniques

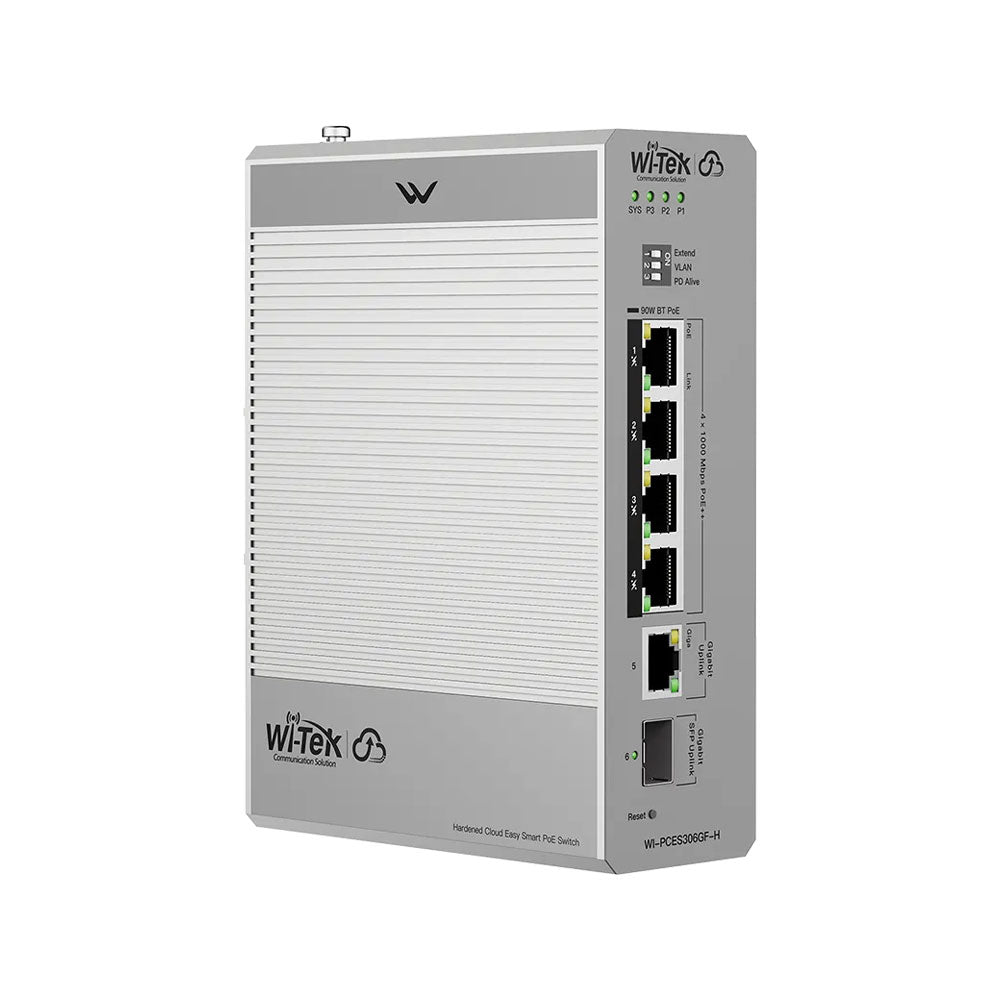

- Commutateur PoE Gigabit administrable Wi-Tek pour environnements exigeants
- Capacité de commutation de 12 Gbps
- Taux de transfert de paquets de 8,92 Mpps
- Table d'adresses MAC de 2K
- Mémoire tampon de paquets de 16 Ko
- Trames Jumbo de 9 Ko
- Mémoire Flash de 4 Mo
- Mode de transfert « Store and Forward »
Fonctionnalités
- Commutateur DIP pour les modes « Extend », « VLAN » et « PD Alive »
- Mode « Extend » avec transmission de données et alimentation PoE jusqu’à 250 m sur tous les ports PoE
- Mode « PD Alive » avec détection et redémarrage automatique des périphériques PoE déconnectés
- Mode VLAN avec isolation entre les ports PoE et communication uniquement avec les ports uplink
- Détection automatique des boucles activée par défaut
- Configuration et statistiques des ports, contrôle des tempêtes, mise en miroir, isolation et contrôle de la bande passante
- Agrégation de liaisons compatible uniquement avec les ports de liaison descendante
- Recherche MAC, MAC statique ou filtrée et table MAC
- Configuration des membres du VLAN et paramètres VLAN
- Configuration et gestion PoE
- Surveillance via un capteur de température et d’humidité avec alarmes associées
Alarmes
- Sortie d'alarme dédiée sur le panneau supérieur
- Alarmes d'anomalies et de données du capteur de température et d'humidité
Interface de communication
- Entrée pour capteur de température et d'humidité
- Bouton de réinitialisation
Réseau
- 4 ports RJ45 PoE de liaison descendante à 10/100/1000 Mbps
- Ports PoE 1 à 4 compatibles avec les normes IEEE 802.3af, IEEE 802.3at et IEEE 802.3bt
- Affectation PoE via 1/2(+), 3/6(-), 4/5(+) et 7/8(-)
- 1 port uplink RJ45 10/100/1 000 Mbps
- 1 emplacement SFP de liaison montante à 1 000 Mbps
- Compatible avec les normes IEEE 802.3, IEEE 802.3u, IEEE 802.3x et IEEE 802.3z
- Détection des caméras ONVIF et cartographie automatique de la topologie
- Gestion à distance via la plateforme cloud et l'application mobile Wi-Tek
- Client MQTT et tableau de découverte des appareils Wi-Tek
- Paramètres IP, gestion des utilisateurs, mise à jour du firmware et sauvegarde de la configuration
Alimentation
- Entrées PWR1/PWR2/PWR3 de 12 à 48 V CC sans PoE et de 48 à 57 V CC avec PoE
- Adaptateur inclus : 52 V CC, 1,25 A et 65 W maximum
- Puissance PoE maximale de 55 W avec l'adaptateur fourni branché sur PWR3
- Puissance PoE maximale de 160 W avec un adaptateur industriel en option (non fourni) branché sur PWR3
- Puissance PoE maximale de 300 W avec un adaptateur industriel en option (non fourni) connecté à PWR1/PWR2
- Consommation en veille de 9,4 W
- Température de fonctionnement de l'adaptateur fourni : de 0 °C à 40 °C
Environnement
- Température de fonctionnement de -30 °C à 65 °C
- Humidité de fonctionnement de 10 % à 90 % HR sans condensation
- Température de stockage de -40 °C à 70 °C
- Humidité de stockage : de 5 % à 95 % HR sans condensation
Caractéristiques physiques
- Conception sans ventilateur
- Montage sur rail DIN ou mural
- Dimensions : 50 x 119 x 165 mm
- Poids net : 0,6 kg
Contenu
- 1 commutateur WITEK-0183 (WI-PCES306GF-H)
- 1 guide d'installation rapide
- 1 jeu d'accessoires de montage
- 1 accessoire de montage pour rail DIN
- 1 capteur de température et d'humidité
- 1 adaptateur d'alimentation
- 1 jeu de bornes Phoenix
Certifications et normes
- Certifications CE, FCC, RoHS, UKCA et RCM
- Protection ESD conforme à la norme CEI 61000-4-2 avec décharge par contact de ±8 kV et décharge dans l'air de ±15 kV
- Immunité aux surtensions conforme à la norme CEI 61000-4-5 avec ±6 kV en mode commun et ±2 kV en mode différentiel
