Technische kenmerken

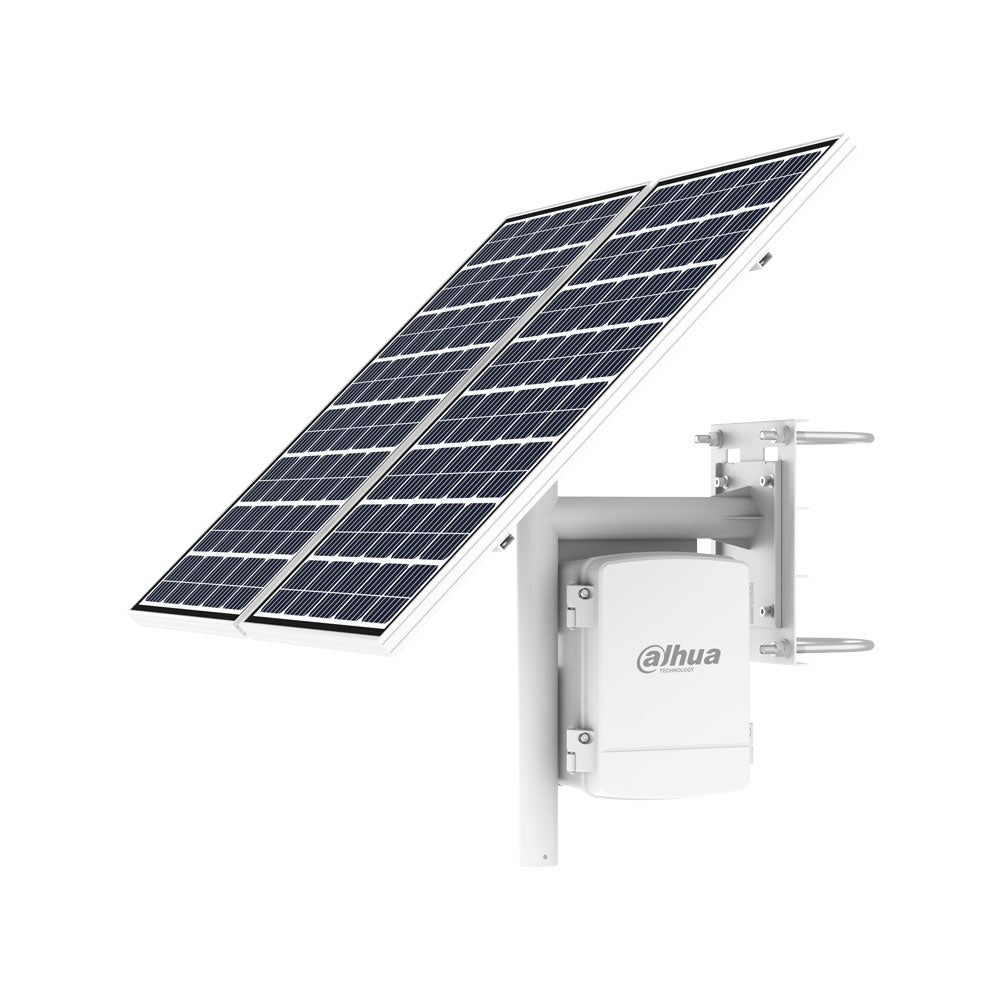

- Dahua 120W geïntegreerd zonnesysteem
- Uitgangsspanning 12,8 VDC (10,8-14 VDC)
- Uitgangsstroom 5 A
- Verbruik ≤ 1 W
- MPPT-laadregelaar
Zonnepaneel
- Monokristallijn type
- Maximaal vermogen van 120 Wp
- Rendement van 19 %
- Bedrijfsspanning 21,85 V
- Bedrijfsstroom 2,75 A
Batterij
- Compatibel met DAHUA-5010 (DH-PFE320-LP1207) batterijen, niet inbegrepen.
- Tot 4 batterijen aangesloten
- Type LiFePO? (lithiumijzerfosfaat)
- Nominale capaciteit van 7,8 Ah (99,84 Wh)
- Nominale spanning van 12,8 VDC
- Standaard laadstroom van 1,6 A (max. 8 A)
- Automatische verwarmingsfunctie (geactiveerd bij 0 °C en gedeactiveerd bij 5 °C)
Indicatoren en poorten
- LED-indicatoren: 1 × SYS, 1 × PV, 4 × BAT
- Uitgangspoorten: 2 × voeding (Φ5,5 mm × Φ2,1 mm × 10 mm)
- RS-485-poort × 1
- USB-poort × 1
Apparaatbeveiliging
- Beschermingsgraad IP66
- Corrosieniveau C2
Montage
- Verticale paalmontage (Φ120-160 mm)
- Instelbare kanteling: 15°/25°/35°/45°
Omgevingsomstandigheden
- Werkhoogte ≤ 3000 m
- Minimale zonexpositie van 3,5 uur per dag vereist
- Laadtemperatuur: -20 °C ~ +50 °C
- Ontlaadtemperatuur: -20 °C ~ +55 °C
- Bedrijfsvochtigheid: 10 %-90 % RH
- Opslagtemperatuur: -20 °C ~ +45 °C (≤ 3 maanden) / -20 °C ~ +20 °C (≤ 12 maanden)
- Opslagvochtigheid: 75 % RH
Fysieke kenmerken
- Materiaal: aluminium en Q235 staal
- Kleur: wit
- Afmetingen: 920 × 832 × 840,1 mm
- Netto gewicht: 23,5 kg
Certificeringen
- CE-gecertificeerd
Inhoud
- Geïntegreerd zonnesysteem DAHUA-5008 (DH-PFE220-12CM-M120), zonder lithiumbatterij
